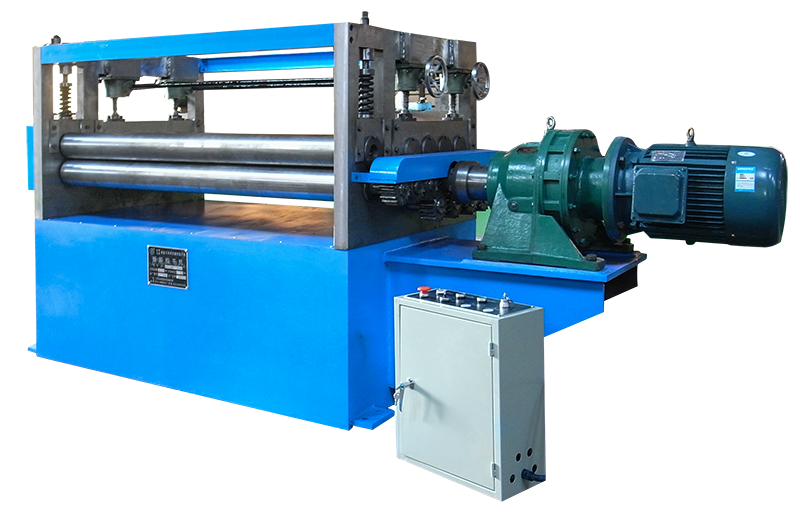

二重式矫平机(校平机)
产品介绍
本设备为辊列不平行辊式板料校平机,主要由主机部分、主传动部分组成。
机器主体采用四柱式框架结构，下排工作辊固定在下机座上，上排工作辊固定于上辊轴承座上，通过压下机构的减速电机的驱动,上排工作辊作升降运动，压下可同上同下，也可单独上下，升降位置侧面标尺显示。也可手动微调以确保证校平精度。全部工作辊为主动辊。由主电机通过减速器进入分配箱，通过万向接轴驱动工作辊工作。
产品规格
| 序号 | 参数名称 | 产品型号（根据用户要求选型） |
|---|---|---|
| 以T44QK-(0.8-1.2)×1000校平机为例 | ||
| 1 | 原材料卷板厚度 | 0.8～1.2mm （其他材质最大校平厚度按其强度换算） |
| 2 | 原材料材质 | 冷板(Q235A) |
| 3 | 原材料卷板宽度 | 500-950mm |
| 4 | 原材料卷板内径 | φ508/610 |
| 5 | 原材料卷板外径 | Dmax=φ1800mm |
| 6 | 原材料卷板重量 | 15T |
| 7 | 横切宽度 | 1000mm |
| 8 | 剪切长度 | 1700-1850mm |
| 9 | 剪切精度 | 长度精度：0.5mm（以2000mm长板计） |
| 对角线精度：1.0mm（以2000mm长板计） | ||
| 平整度允差：±2mm/㎡ | ||
| 10 | 矫平辊材质 | 42CrMo |
| 11 | 矫平辊径 | φ95 mm；表面镀硬铬、硬度HRC55-60° |
| 12 | 矫平速度 | 0-40m/min；20张/分钟 |
| 13 | 矫平主机的注油采用集中注油方式(自动) | |
| 14 | 使用电源 | 380V三相电，50Hz; 总功率75KW |
| 15 | 进料方向 | 从操作面看，左进料，右出料 |
