铝板开卷矫平生产线(校平线)

产品介绍

  • 本设备的工作流程:本设备是将铝卷卷板通过整平后定尺横剪的方式把材料加工成客户需要尺寸的专用剪切设备。本设备的主要流程由开卷、导向、整平、NC伺服定尺剪床、集料等过程组成,中间辅以运料、引导、输送、出料等装置。

  • 设备在工作时开卷机处于送料状态,板料进入夹送辊后、经纠偏机构后再进入校平机、伺服系统按设定好的尺寸,定尺向后工序追踪剪床送料;当NC送料达设定尺寸时, 由剪床将板料切断,切下的板料经输送装置送入集料小车整齐堆垛,当剪切张数达到摸屏设定值时,生产线自动停机,出料台车开出,整料出板。

  • 本设备的送料、校平、剪切、集料等工作主机在工作时是自动协调的,不会对板料产生拉伸动作;本机采用PLC伺服控制技术,以触摸屏作为人机界面,通过人工输入所开板料的尺寸、张数。此外,触摸屏还具有进料速度设定,自动与手动互换设定,进料长度值设定,进料数设定,自动起动按钮,自动停止按钮,暂停按钮,计数器清零,进料按钮,退料按钮,剪刀升起,剪刀下降,异常报警等功能。

  • 本设备在设计及制作上都注意到对板面的保护,镀铬辊、聚氨脂辊、接料架、鼓风机等都会对板材表面起到很好的保护作用。

  • 本设备在人工穿带完成后,其余过程全线均处于自动工作状况。

产品规格

序号 参数名称 产品型号(根据用户要求选型)
以伺服数控开卷、矫平、横切机组(1-3)×2000为例
1

原材料卷板厚度

1-3mm

2

原材料材质

铝合金板3003

3

原材料卷板宽度

600-2000mm

4

原材料卷板内径

φ508mm

5

原材料卷板外径

Dmax=φ1600mm

6

原材料卷板重量

15T

9

横切宽度

2000mm

10

剪切精度

长度 精 度:  ±0.5mm (以2000mm长板计)

对角线精度:0.5mm(以2000mm长板计)

11

矫平辊材质

GCr15

12

矫平速度

0-30m/min

13

矫平主机的注油采用集中注油方式

14

使用电源

380V三相电,50Hz

15

进料方向

从操作面看,右进料,左出料;(可根据客户的要求选择)

16

占地面积

9米(宽)×25米(长)

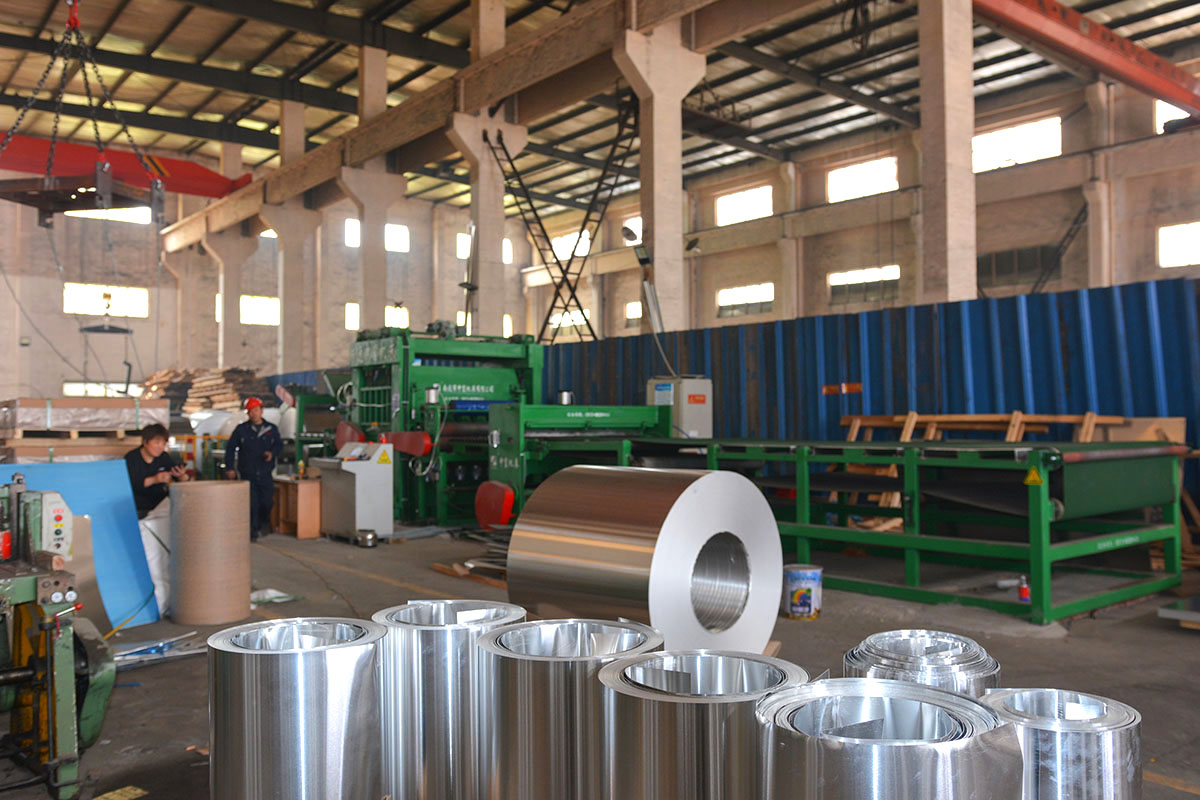

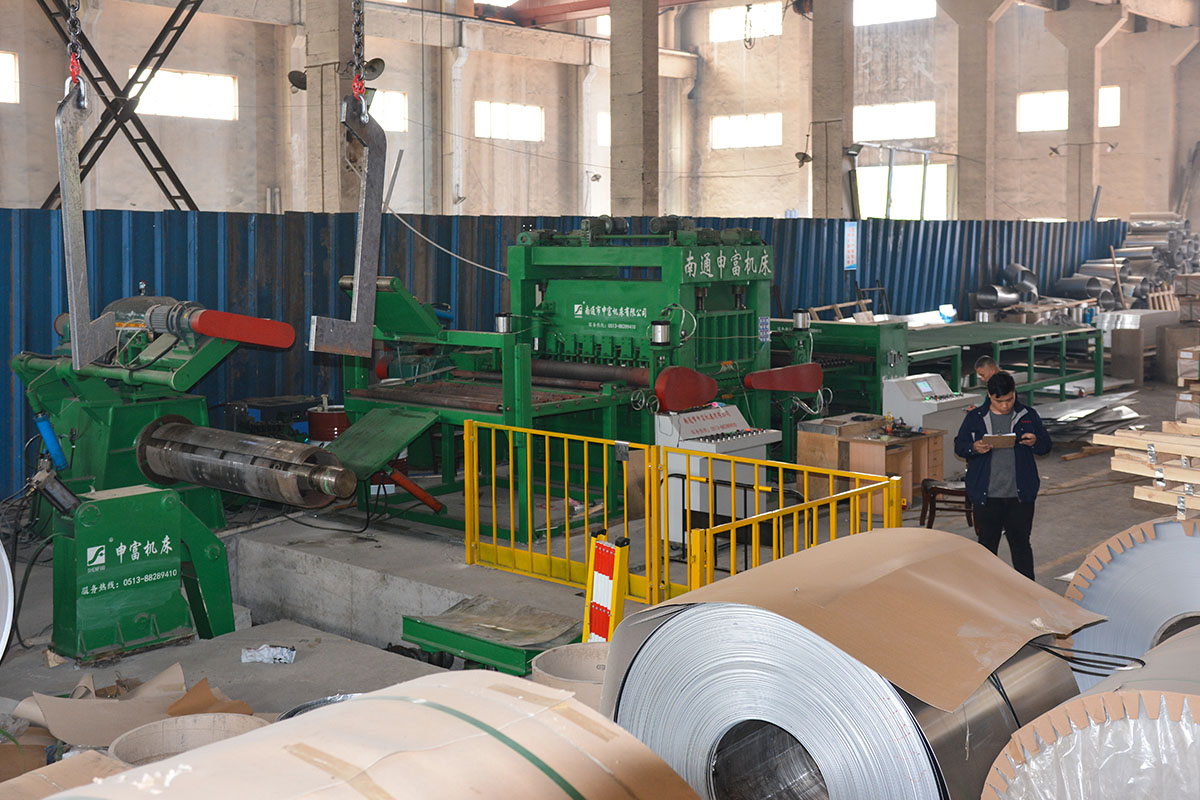

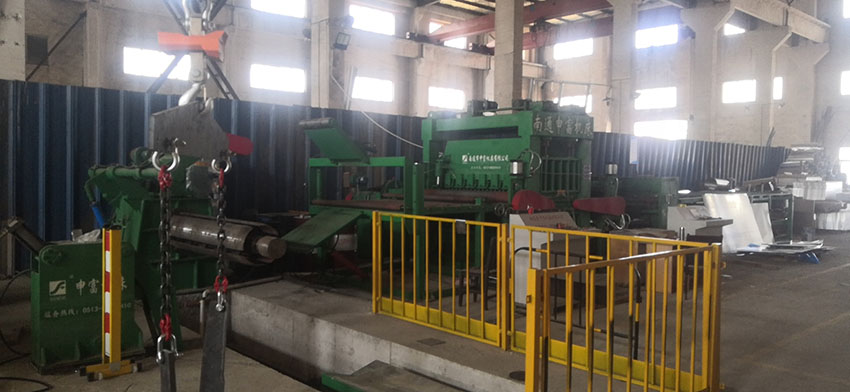

产品案例
